Procedures
공사절차
시공 결과뿐 아니라
과정도 투명하게.
과정도 투명하게.
현장별 구조와 전기 조건에 따라 세부 공법은 달라질 수 있지만,
안전·품질·확인 기록이라는 원칙은 변하지 않습니다.
안전·품질·확인 기록이라는 원칙은 변하지 않습니다.
※ 본 페이지는 일반적인 태양광 공사 절차를 안내하며,
개별 현장의 최종 시공은 설계도서와 관계 법령을 우선합니다.
개별 현장의 최종 시공은 설계도서와 관계 법령을 우선합니다.
01
착공전
실제 경험을 기반으로 한 실무 교육
작업구역과 자재 반입 동선을 확인하고 추락·감전 위험요소를 사전에 통제합니다.
주요 확인사항
현장 실측 및 도면 대조
안전시설·보호구
점검
자재 반입·장비 동선 확보
02

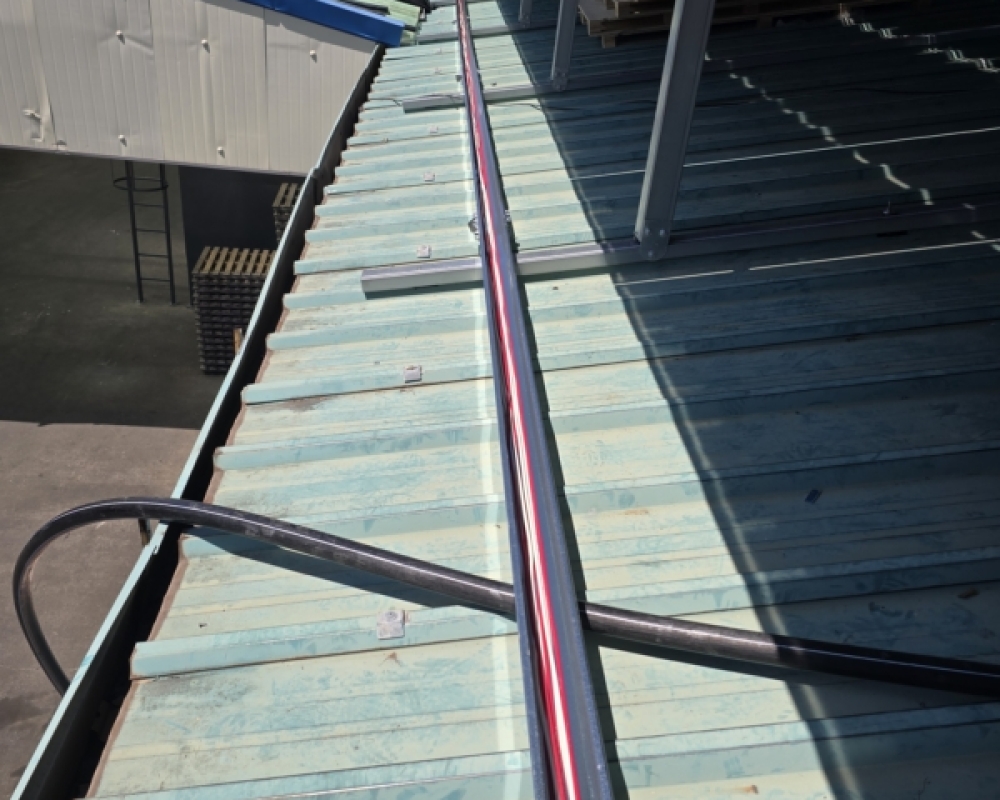

기초 시공
설치 위치 확인 및 기초 작업
설계도면을 기준으로 설치 위치를 확인하고 현장 조건에 맞는 기초와 고정부를 시공합니다.
지붕 천공부와 접합부는 방수 처리해 누수를 예방합니다.
지붕 천공부와 접합부는 방수 처리해 누수를 예방합니다.
주요 확인사항
설치 위치·모듈 배열 확인
천공부·접합부 방수 및 방청 처리
기초 및 앵커 고정상태 확인
03
구조

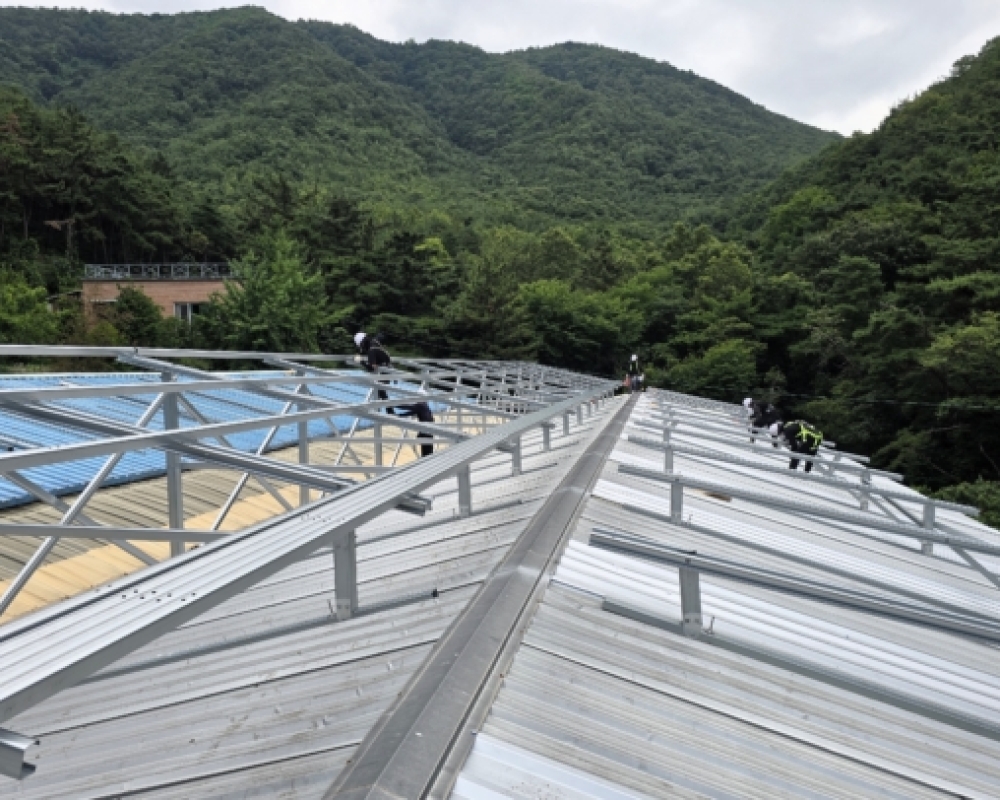

태양광 구조물 설치
현장 조건에 맞춰 제작한 구조물을 조립하고 수평·수직과 체결 상태를 관리합니다.
주요 확인사항
부재 규격 및 방향 확인
볼트 체결·풀림 방지
04
발전

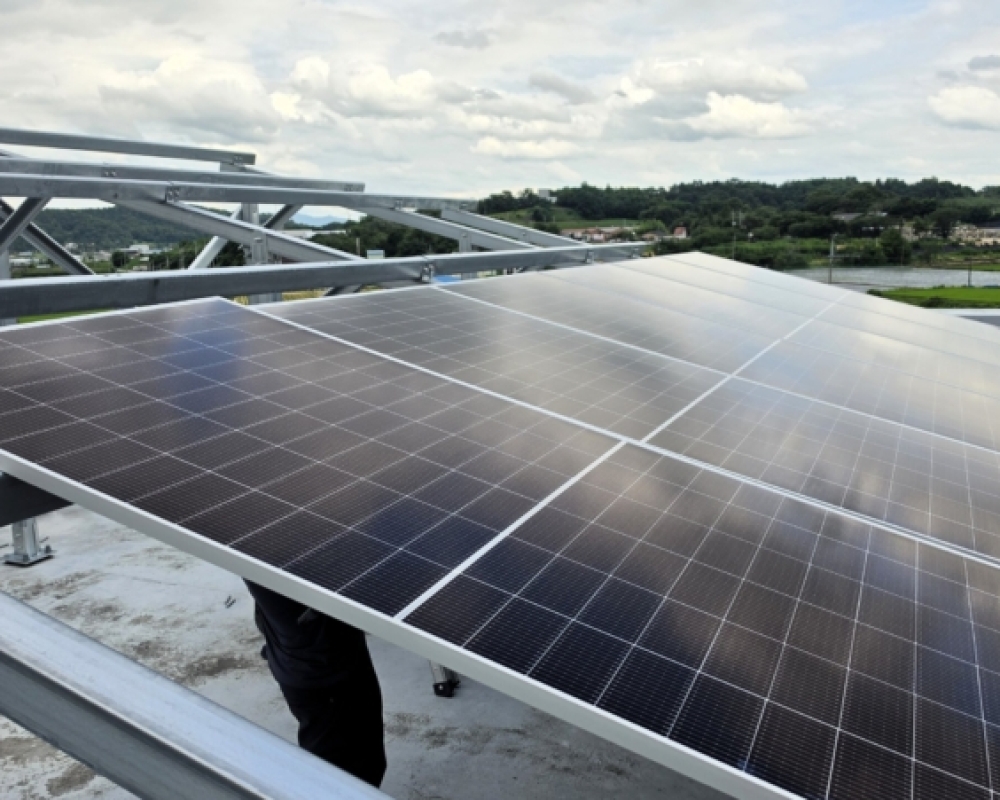

모듈 설치
모듈 손상 여부를 확인한 뒤 설계 배열에 맞춰 간격과 방향을 일정하게 설치합니다.
주요 확인사항
모듈 외관·정격 확인
램프 위치와 체결 확인
케이블 눌림·처짐 방지
05
전기

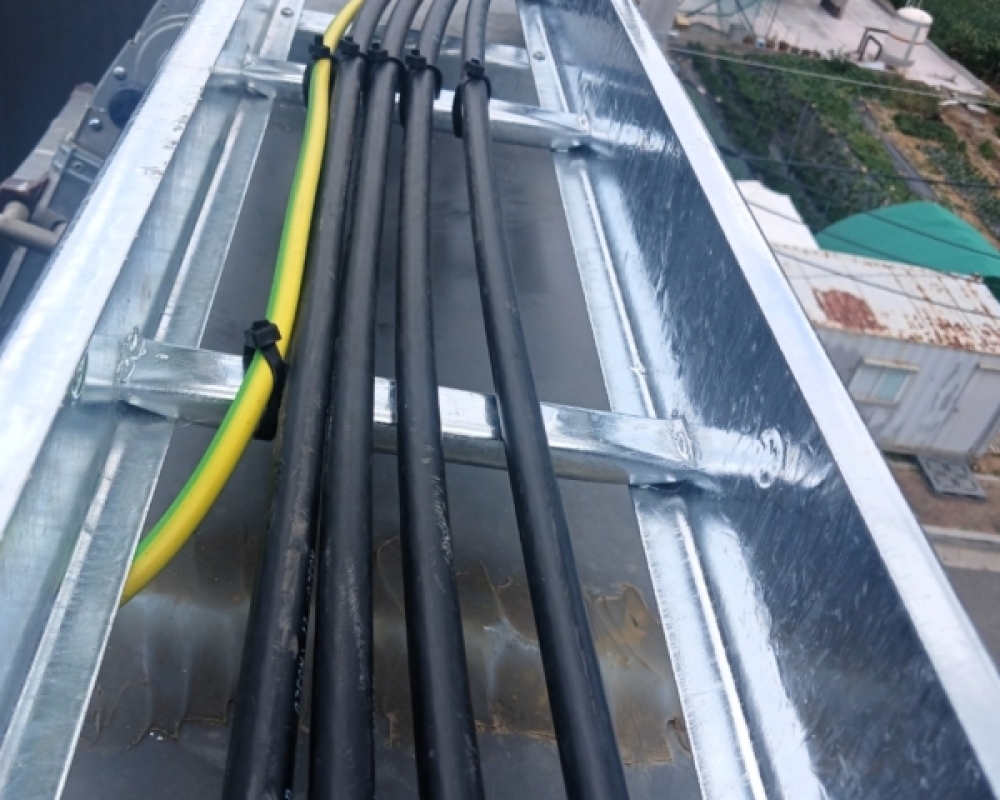

DC 배선·접지
극성과 스트링 구성을 확인하고 케이블을 정리해 접지와 등전위 본딩을 시공합니다.
주요 확인사항
극성·스트링 전압 측정
커넥터 완전 체결
지 연속성 및 케이블 고정
06
계통

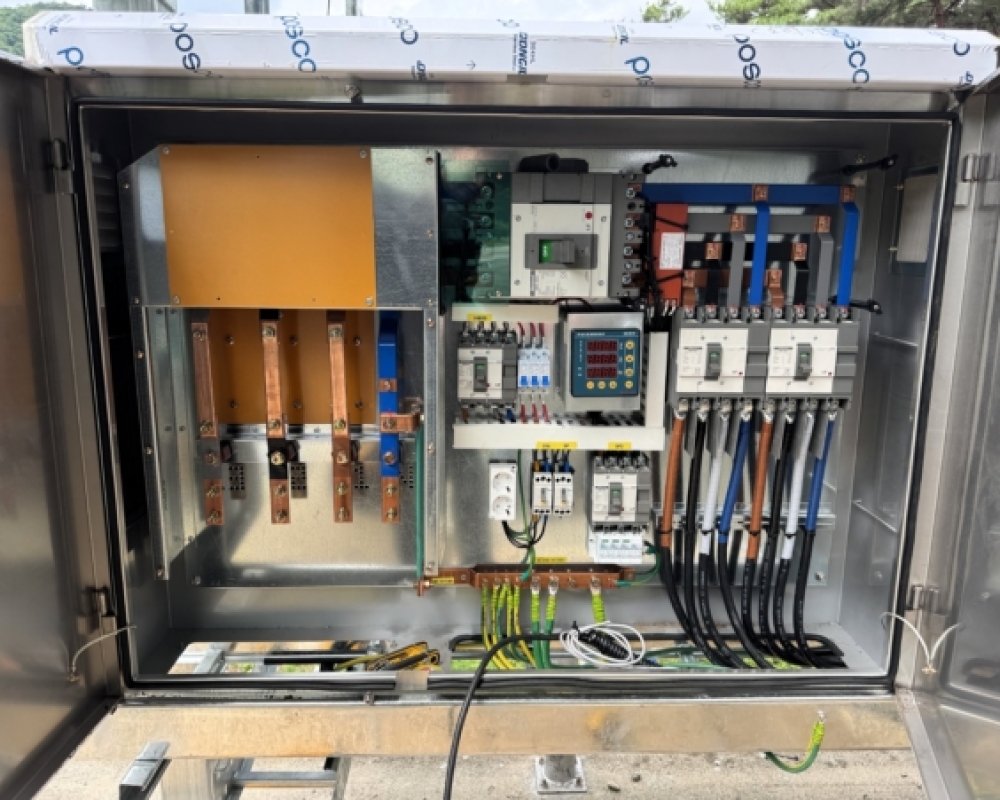

인버터·수배전 설비
인버터와 보호기기를 설치하고 계통 조건에 맞춰 AC 배선과 보호협조를 확인합니다.
주요 확인사항
기기 이격거리·통풍 확보
차단기·케이블 규격 확인
결선·표찰·단자 체결 확인
07
준공
시험·검사·인계
절연·접지·발전 상태를 점검하고 사용전점검과 계통연계 후 운전 방법을 안내합니다.
주요 확인사항
절연저항·접지저항 측정
인버터 발전·알람 확인
준공사진·시험자료 정리
